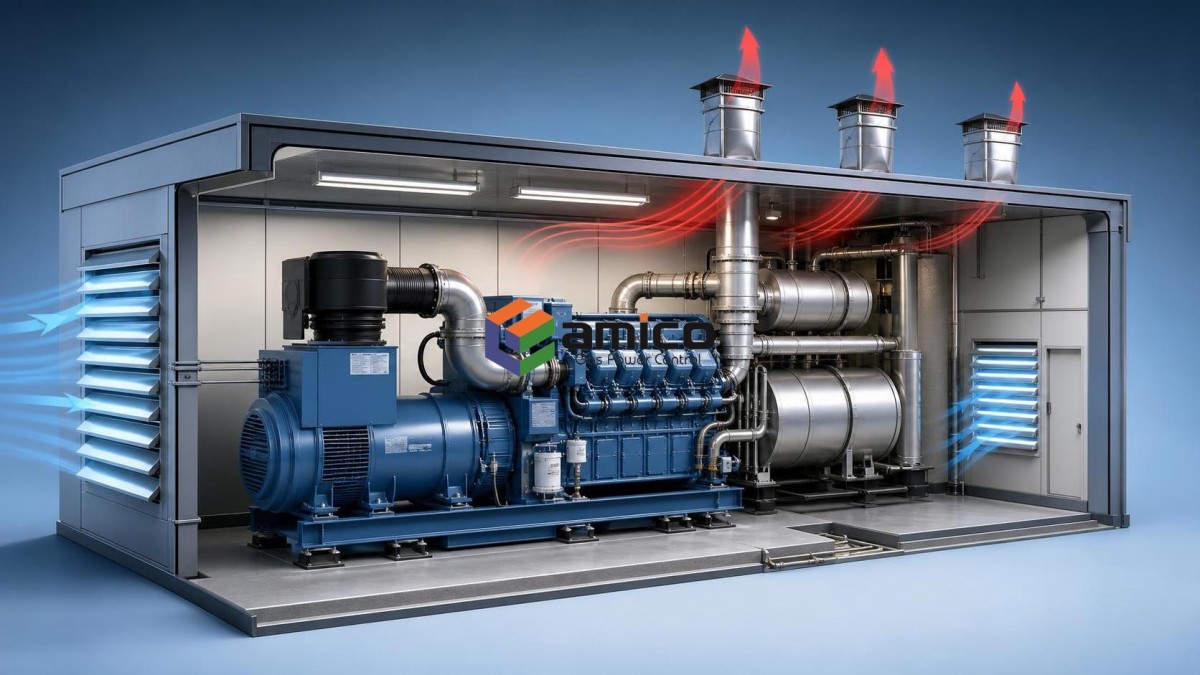

Cómo afecta el tratamiento de los gases de escape al diseño de la ventilación de la sala de generadores

Cómo afecta el tratamiento de los gases de escape al diseño de la ventilación de la sala de generadores

En la planificación de una sala de generadores, la parte más compleja suele comenzar cuando el control de emisiones se incorpora tarde al diseño. Sobre el papel, el tratamiento de los gases de escape se encuentra en el lado de descarga del motor. En la sala, modifica la resistencia al flujo de aire, el calor radiante, el acceso para el mantenimiento y, en ocasiones, incluso la ubicación de las rejillas de entrada de aire. Por eso, el tratamiento de los gases de escape no es solo una cuestión del postratamiento. Reconfigura la estrategia de ventilación alrededor del conjunto del motor.

El primer error de diseño consiste en tratar la línea de escape como si únicamente transportara los gases fuera del edificio. Una vez que se incorporan catalizadores de oxidación, silenciadores, aislamiento térmico o componentes relacionados con partículas, el recorrido de escape se convierte en una fuente de calor dentro de la sala y en un elemento de pérdida de presión del sistema general. Si se ignora esta carga adicional, el ventilador de ventilación puede seguir cumpliendo el caudal indicado en la placa de características y, aun así, la sala de generadores funcionar a una temperatura superior a la prevista, especialmente alrededor del extremo del alternador, las bandejas de cables y el pasillo de servicio.

Esto se manifiesta de forma diferente en cada proyecto. En una planta interior compacta con aberturas limitadas en las paredes, la sala suele depender de la entrada y extracción de aire forzadas. En este caso, los equipos de tratamiento de gases de escape pueden ocupar el espacio superior donde el aire caliente tiende a acumularse y salir. En un edificio industrial más grande, con un amplio volumen bajo cubierta, el problema se relaciona menos con la temperatura total de la sala y más con las bolsas de calor localizadas cerca del colector de escape, las juntas flexibles y la carcasa del sistema de tratamiento. Ambas salas pueden tener la misma potencia de motor, pero el desafío de la distribución de la ventilación no es el mismo.

Una pregunta útil durante la revisión de la distribución es sencilla: ¿dónde se encuentra el sistema de postratamiento en relación con la trayectoria del aire de refrigeración impulsado por el motor? Si la línea de escape tratado pasa por encima de la zona de descarga del radiador o se sitúa cerca de la ruta de entrada del aire de combustión, el rendimiento de la ventilación puede deteriorarse aunque el dimensionamiento de los conductos parezca razonable. El patrón de flujo de aire es más importante que el catálogo del ventilador por sí solo.

El calor suele ser la limitación oculta

El tratamiento de los gases de escape tiende a elevar las temperaturas superficiales en zonas a las que los operadores todavía deben acceder para realizar inspecciones. Incluso cuando se especifica aislamiento, las salas reales rara vez se comportan como diagramas térmicos ideales. Las abrazaderas se aflojan, las camisas aislantes se retiran para el mantenimiento y se vuelven a instalar de forma imperfecta, y el calor se irradia hacia rincones con poca circulación de aire. En las salas de generadores más pequeñas, ese calor adicional puede elevar las condiciones ambientales por encima de lo que el panel de control, el cargador de baterías o el aislamiento de los cables pueden soportar de forma adecuada.

Esta es una de las razones por las que los equipos con experiencia separan dos cálculos que a menudo se mezclan: el caudal de aire de refrigeración del motor y la eliminación del calor de la sala. El conjunto del motor puede tener ya definido un requisito de caudal de aire del radiador, pero el tratamiento de los gases de escape añade una carga térmica independiente al espacio. Si ambos factores se incluyen en una única estimación aproximada, el diseño resultante puede parecer suficiente y, aun así, dejar las zonas de mantenimiento demasiado calientes para un funcionamiento fiable.

Los proyectos de biogás hacen que esta cuestión sea más sensible. La calidad del gas puede variar, y los sistemas de tratamiento situados aguas arriba del motor no eliminan todas las variables de funcionamiento. Cuando un grupo de biogás se instala en interiores, el diseño de la ventilación debe dejar cierto margen para las variaciones de la temperatura de escape y las condiciones de servicio, en lugar de asumir un único punto de funcionamiento perfectamente estable. Esto es relevante para unidades como el generador de biogás de 160kW, especialmente cuando la sala también contiene equipos de gestión de gas, tendido de cables y skids auxiliares que compiten por el mismo espacio.

La pérdida de presión modifica más que la tubería de escape

También existe una reacción en cadena del diseño que suele pasarse por alto durante la coordinación inicial. Los componentes de tratamiento de los gases de escape aumentan la contrapresión, por lo que el tendido de las tuberías suele requerir una planificación más precisa: menos codos, recorridos más cortos, un mejor soporte y una gestión más limpia de los condensados. Una vez que cambia el recorrido, las aberturas de ventilación también suelen tener que desplazarse. Una rejilla que parecía estar bien ubicada en el plano arquitectónico puede quedar demasiado cerca de una sección de escape caliente, o un ventilador puede descargar en una zona donde se necesita acceso de servicio para inspeccionar el catalizador.

Por eso, la ventilación de la sala de generadores no debe finalizarse antes de que el concepto de tratamiento de los gases de escape esté definido, al menos de forma general. Esperar hasta una fase posterior suele conducir a uno de tres compromisos: ventiladores más grandes con un mayor consumo energético, conductos incómodos y difíciles de mantener, o condiciones de trabajo más calurosas aceptadas como “normales”. Ninguna de estas opciones es ideal y todas resultan más costosas de corregir después de la instalación.

En la práctica, los proyectos con poca altura libre suelen ser los menos tolerantes. Existe poca separación vertical entre los equipos de escape calientes y el espacio de servicio ocupado. En estas salas, puede ser más eficaz centrarse en el flujo de aire direccional y en el apantallamiento de las zonas radiantes que simplemente aumentar el volumen de aire. Un mayor caudal de aire no resuelve automáticamente la recirculación.

Qué suele ser necesario comprobar en el emplazamiento

Antes de finalizar la disposición de la ventilación, conviene comprobar directamente varias condiciones del emplazamiento en lugar de basarse en suposiciones realizadas sobre el plano:

• Si el conjunto de tratamiento de los gases de escape se encuentra dentro de la sala, en una envolvente independiente o parcialmente al aire libre.
• Cuánto espacio de mantenimiento se requiere alrededor de los silenciadores, las carcasas de los catalizadores, los drenajes y las secciones flexibles.
• Si el aire de entrada puede realizar un cortocircuito hacia el lado de extracción sin pasar por el motor y las zonas de equipos calientes.
• Si los dispositivos de seguridad del gas, las bandejas de cables y los armarios de control se están colocando en el mismo volumen superior caliente.
• Cómo se realizarán la limpieza de los filtros y el mantenimiento de los ventiladores una vez instalado el sistema de escape.

Estas comprobaciones parecen básicas, pero a menudo determinan si la sala seguirá siendo práctica después de un año de funcionamiento. El diseño de ventilación que funciona el día de la puesta en servicio no siempre es el que sigue siendo operativo después de repetidos accesos de mantenimiento alrededor de componentes de escape calientes.

En los emplazamientos de energía distribuida, donde la sala forma parte de una zona de servicios más amplia en lugar de ser una central eléctrica independiente, la disciplina de la distribución es aún más importante. El trabajo de AMICO en equipos de energía a gas, aplicaciones de energía distribuida y entornos de servicios relacionados con yacimientos petrolíferos refleja una realidad común: la sala de generadores rara vez es un espacio vacío construido únicamente para permitir el flujo de aire. Comparte espacio con el tratamiento del combustible, los sistemas eléctricos, los controles y las vías de operación. Por lo tanto, el tratamiento de los gases de escape debe considerarse parte del ecosistema de la sala y no un componente aislado añadido después de seleccionar el generador.

Decisiones de ventilación que ofrecen un mejor rendimiento a largo plazo

Algunas decisiones de diseño son sistemáticamente más fáciles de mantener. Una de ellas es conservar el recorrido del tratamiento de los gases de escape compacto, pero accesible. Otra es mantener una trayectoria de flujo de aire despejada desde la entrada, pasando por las fuentes de calor, hasta la descarga. Una tercera consiste en dejar espacio suficiente para inspeccionar los soportes, el aislamiento y las juntas sin obligar a los técnicos a trabajar en la zona estancada más caliente de la sala.

Cuando un proyecto utiliza una unidad de biogás como el modelo AMC160GFJ-PZ, con una potencia nominal de 160kW (200kVA) y 400V, la revisión de la ventilación debe tener en cuenta no solo la refrigeración del motor y la extracción general de la sala, sino también cómo la disposición del tratamiento de los gases de escape influye en la facilidad de mantenimiento a lo largo del tiempo. Esto es más importante de lo que muchos equipos esperan, porque una sala de difícil acceso tiende a ser una sala en la que los problemas térmicos y relacionados con los gases de escape se descubren tarde.

Una buena sala de generadores no se define por el ventilador más grande ni por los conductos más elaborados. Se define por aquella en la que el tratamiento de los gases de escape, la dirección del flujo de aire, el espacio entre equipos y la lógica de mantenimiento siguen teniendo sentido cuando la planta está caliente, funcionando bajo carga y necesita mantenimiento. Ese suele ser el momento en que el diseño de la ventilación deja de ser un ejercicio de dibujo y empieza a demostrar si la sala fue realmente diseñada para funcionar.
