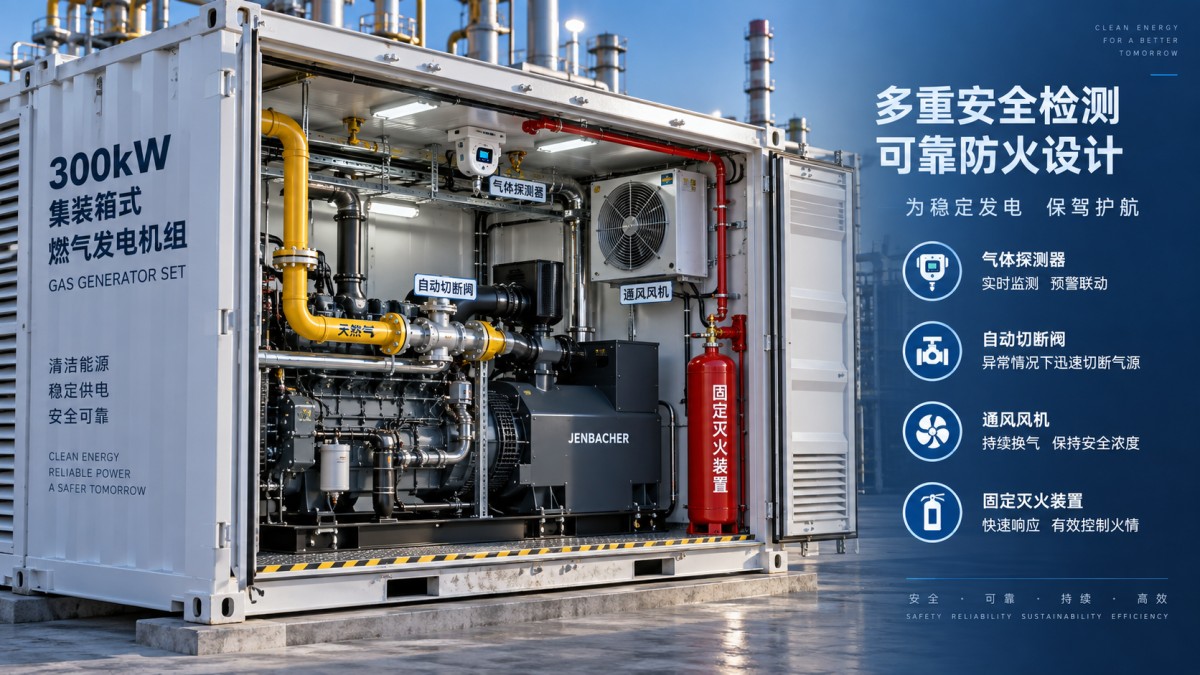

Comprobaciones de seguridad contra incendios para un grupo electrógeno de gas en contenedor de 300 kW

Un grupo electrógeno de gas en contenedor de 300 kW no debe considerarse una unidad diésel convencional instalada dentro de una envolvente resistente a la intemperie. Sus principales riesgos de incendio surgen de la interacción entre el gas combustible, las fuentes de ignición, las superficies calientes, la ventilación forzada, los equipos eléctricos y el propio volumen cerrado. Por lo tanto, una inspección de seguridad contra incendios solo es eficaz cuando verifica cómo funcionan conjuntamente estos sistemas, y no cuando simplemente confirma que hay extintores y que las etiquetas de advertencia siguen siendo legibles.

Para ungrupo electrógeno de gas en contenedor de 300 kW, la conclusión de seguridad más importante es sencilla: la contención del gas, la ventilación, la detección, el aislamiento automático y la parada de emergencia deben funcionar como una única cadena de protección. El fallo de cualquiera de estos eslabones puede dejar una mezcla inflamable de gas y aire dentro del contenedor, incluso cuando el motor, el generador y el sistema de control parecen funcionar con normalidad.

Comience por el límite del sistema de gas, no por el motor

La primera prioridad de inspección es todo el recorrido del gas desde la conexión de la instalación hasta el tren de gas del motor. Esto incluye la válvula manual de aislamiento aguas arriba, los equipos de regulación de presión, los conectores flexibles cuando estén instalados, los filtros, las válvulas solenoides de corte, las uniones de tuberías y los componentes de admisión de gas del lado del motor. La inspección debe confirmar tanto la integridad mecánica como el correcto comportamiento a prueba de fallos.

Los daños visibles, la corrosión, los accesorios flojos, las tuberías sin soporte, las mangueras flexibles deterioradas y las evidencias de modificaciones no autorizadas requieren atención inmediata. Se necesita especial cuidado alrededor de las uniones roscadas, los cuerpos de válvulas, las tomas de presión y las transiciones entre tuberías rígidas y componentes montados en el motor, ya que las vibraciones pueden afectar progresivamente a estas ubicaciones.

Debe realizarse una comprobación de detección de fugas mediante un método compatible con el sistema de gas y los procedimientos de la instalación. Nunca se acepta la comprobación de fugas con llama abierta. El objetivo no es solo identificar una fuga activa durante una inspección estática; también consiste en establecer si el tren de gas mantiene la presión adecuadamente después del aislamiento y si las válvulas automáticas se cierran por completo cuando se elimina su señal de control.

La lógica de corte merece un examen más riguroso que el estado físico de la válvula. Ante una alarma de detección de gas, un comando de parada de emergencia, una señal de incendio, pérdida de alimentación de control o parada del motor, las válvulas de combustible requeridas deben pasar a su estado seguro designado. La secuencia exacta debe coincidir con la narrativa de control aprobada y los requisitos locales de seguridad contra incendios. Una válvula que parece cerrada pero no proporciona un aislamiento eficaz es un defecto oculto de graves consecuencias.

La ventilación es una función de control de incendios

La ventilación del contenedor suele revisarse como un aspecto de refrigeración del motor, pero también es un control de atmósferas peligrosas. La entrada de aire fresco, las aberturas de descarga, los ventiladores, las compuertas, las rejillas y los recorridos de aire deben inspeccionarse como un sistema. Las mallas de entrada obstruidas, las aspas de ventilador dañadas, las compuertas atascadas, la acumulación excesiva de polvo o las disposiciones modificadas de conductos pueden reducir el movimiento de aire y permitir que el gas se acumule en zonas del cerramiento.

La inspección debe establecer que la ventilación se inicia en el punto previsto de la secuencia operativa y permanece disponible bajo las condiciones de funcionamiento definidas por el diseño del generador. Cuando el cerramiento utiliza purga previa al arranque, la secuencia de purga, el dispositivo de verificación del flujo de aire y el permiso de arranque deben probarse de acuerdo con el procedimiento del fabricante. Un temporizador de purga por sí solo no constituye evidencia suficiente de seguridad si no existe una indicación fiable de que el recorrido de ventilación está realmente abierto y moviendo aire.

El comportamiento del gas es importante al seleccionar las ubicaciones de los detectores e interpretar las lecturas. El gas natural rico en metano es más ligero que el aire y puede acumularse en puntos altos, bajo la estructura del techo o en espacios superiores con barrido deficiente. Los sistemas relacionados con GLP se comportan de forma diferente, ya que el vapor liberado puede acumularse en niveles bajos. Por lo tanto, la especificación del combustible y la geometría interna del cerramiento deben determinar la posición de los detectores, en lugar de una disposición genérica copiada de otra instalación.

La detección de gas debe activar una respuesta comprobada

Un detector no constituye una protección completa a menos que esté calibrado, correctamente ubicado, alimentado y conectado a acciones definidas. El registro de inspección debe identificar el tipo de detector, el gas o método de calibración, los puntos de ajuste, la fecha de calibración, el resultado de la prueba funcional y las salidas iniciadas en cada nivel de alarma.

Las acciones de protección típicas pueden incluir alarma local audible y visual, parada del motor, cierre de las válvulas de corte de gas, funcionamiento de la ventilación, transmisión remota de alarmas y prevención del rearranque hasta que se cumplan las condiciones de restablecimiento. La respuesta requerida depende de la instalación y del diseño; no debe suponerse a partir de la etiqueta de visualización del detector.

Las pruebas funcionales son más valiosas que observar una luz de estado normal. La prueba debe verificar toda la cadena: respuesta del detector, entrada al controlador, señalización de alarma, aislamiento de combustible, parada del motor cuando sea necesario e indicación remota si está conectada. Cualquier bypass, entrada inhibida, disparo anulado o señal remota desconectada debe documentarse y controlarse. Los bypass temporales son especialmente arriesgados durante el mantenimiento porque pueden permanecer activos después de terminar el trabajo.

Controle las fuentes de ignición dentro del contenedor

El sistema de escape del motor es una superficie caliente evidente, pero no es la única fuente de ignición. Los terminales eléctricos, los sistemas de baterías, los componentes del alternador, los calentadores del cárter, los cargadores, los relés, el aislamiento de cables dañado y las vías de descarga estática pueden ser relevantes cuando hay gas combustible presente. Por ello, las comprobaciones contra incendios deben combinar la inspección mecánica y eléctrica.

Verifique que el aislamiento y las protecciones del escape estén firmes, sin daños y libres de contaminación. El aceite, el polvo, los residuos de aislamiento o los materiales combustibles depositados sobre o cerca de componentes de escape pueden incendiarse independientemente de una fuga de gas. Revise las secciones flexibles del escape, las abrazaderas, el blindaje térmico, las penetraciones en el techo y el estado de cualquier revestimiento aislante del escape. Los daños por calor en el cableado cercano, la decoloración de la pintura o un historial recurrente de alarmas pueden indicar un problema subyacente de instalación o flujo de aire.

Los cuadros eléctricos deben permanecer cerrados, correctamente sellados para el entorno previsto y libres de humedad, condensación, acumulación de polvo o conductores sueltos. Las entradas de cables deben protegerse contra la abrasión y no deben comprometer las barreras del contenedor contra la intemperie o el fuego. Los compartimentos de baterías requieren atención especial: terminales flojos, sujeción inadecuada, aislamiento dañado y fallos de carga pueden generar riesgos de arco eléctrico o sobrecalentamiento.

La conexión equipotencial y la puesta a tierra deben comprobarse conforme al diseño eléctrico del proyecto. Un sistema de puesta a tierra adecuado no previene todos los escenarios de incendio, pero facilita la eliminación de fallos y reduce los riesgos asociados a partes conductoras expuestas y fallos eléctricos. Las disposiciones de puesta a tierra del neutro del generador también deben estar alineadas con el sistema de distribución general; las modificaciones arbitrarias en la instalación pueden causar fallos de protección.

Los equipos de extinción deben ajustarse al riesgo del cerramiento

La disposición de protección contra incendios del contenedor debe inspeccionarse conforme al diseño aprobado del proyecto y a la normativa local aplicable. Los extintores portátiles son útiles para incendios incipientes solo cuando el acceso sigue siendo seguro. No sustituyen la detección fija, la parada, el control de ventilación ni la supresión automática cuando dichas medidas son exigidas por el diseño de la instalación.

Cuando se instale un sistema fijo de supresión, inspeccione el estado de los cilindros, la cantidad de agente o la indicación de presión, los circuitos de liberación, las estaciones de liberación manual, las boquillas de descarga, las tuberías, los dispositivos de advertencia y el estado de indisponibilidad del sistema. Las boquillas no deben estar pintadas, obstruidas, redirigidas ni bloqueadas por cables y equipos instalados posteriormente. Un sistema de supresión puede estar técnicamente intacto pero resultar ineficaz si las aberturas del cerramiento, las compuertas de ventilación o las acciones de aislamiento de combustible no funcionan en la secuencia requerida.

Las puertas cortafuego, las puertas para personal, las penetraciones de cables y las aberturas de servicio también son importantes. Las penetraciones abiertas pueden permitir la propagación de humo o llamas y reducir la eficacia de determinados sistemas de inundación total. Las juntas de puertas, los cierrapuertas, los pestillos, los herrajes de salida de emergencia y el acceso a las salidas deben examinarse como parte de la misma inspección, y no como detalles independientes de obra civil.

Las pruebas de parada de emergencia deben distinguir una desconexión segura de una parada insegura

Un dispositivo de parada de emergencia que detiene el motor pero mantiene energizada la ruta de combustible o no comunica la alarma no ofrece un resultado adecuado. Cada punto de parada de emergencia debe probarse en cuanto a accesibilidad, identificación, estado físico, respuesta de control y proceso de restablecimiento. La prueba debe confirmar si el comando de parada cierra las válvulas de combustible, detiene la ignición y la admisión de combustible, abre o desconecta la salida del generador según el diseño, activa las alarmas y evita un rearranque no intencionado.

La condición de rearranque es igualmente importante. Tras una parada de emergencia o una alarma de gas, el grupo debe requerir una investigación y un restablecimiento deliberados conforme a la filosofía de control. El rearranque automático sin confirmar que la condición peligrosa se ha eliminado puede reintroducir una fuente de ignición en un cerramiento inseguro.

Para instalaciones que alimentan cargas esenciales, la lógica de parada debe coordinarse con la estrategia de continuidad eléctrica de la instalación. NFPA 37 aborda los motores de combustión estacionarios y las instalaciones asociadas, mientras que NFPA 110 puede ser pertinente cuando el generador forma parte de un sistema de energía de emergencia o de reserva. NFPA 72 puede aplicarse a las interfaces de alarma contra incendios, y NFPA 10 regula los extintores portátiles. Estas referencias no sustituyen los requisitos locales de construcción, incendios, electricidad, instalación de gas y autoridad competente. La jurisdicción aplicable y la documentación aprobada del proyecto siguen siendo determinantes.

Utilice los registros de inspección para identificar defectos repetitivos

Un registro útil de seguridad contra incendios hace más que marcar elementos como «aprobado» o «no aprobado». Identifica la etiqueta del equipo, el método de inspección, la condición de prueba, el resultado de alarma o disparo, la descripción del defecto, el responsable de la acción correctiva, la fecha de finalización y cualquier control compensatorio utilizado mientras el defecto permanezca abierto. Los fallos repetidos, como alarmas de bajo flujo de aire, deriva del detector, accesorios con fugas, disparos molestos o sobrecalentamiento recurrente del escape, deben revisarse como patrones en lugar de cerrarse como eventos aislados.

Los intervalos de inspección deben seguir las instrucciones del fabricante, los requisitos del sistema contra incendios instalado, el régimen de operación, la calidad del combustible, las condiciones de la instalación y las obligaciones legales. Una instalación polvorienta, remota y con altas vibraciones necesita un ritmo de mantenimiento diferente al de una unidad de reserva limpia ubicada en interiores. El control clave no es un intervalo universal, sino la evidencia documentada de que cada función de seguridad ha sido examinada y probada con una frecuencia justificada por el riesgo.

La misma disciplina cobra mayor importancia a medida que se agrega la capacidad de generación a gas. Por ejemplo, una disposición de varias unidades como una configuración degrupo electrógeno de gas natural de 1000 kW plantea cuestiones adicionales sobre colectores comunes de gas, efectos de ventilación compartida, lógica de parada coordinada y separación de zonas de incendio. La capacidad no cambia los principios de seguridad fundamentales; aumenta la importancia de verificar las interfaces entre las unidades.

Un generador en contenedor es seguro contra incendios solo cuando sus sistemas de protección permanecen funcionales en condiciones de fallo realistas. Por lo tanto, el resultado de inspección más defendible no es «equipo presente», sino una prueba documentada de que la detección de gas, la ventilación, el aislamiento de combustible, la protección eléctrica, las interfaces de supresión y la parada de emergencia actúan conjuntamente antes de que una liberación pueda convertirse en un incendio o una explosión.
